아이신 정밀 계량 시스템은 미소 공급이 가능한 도징 밸브를 사용함으로써 ±1g까지의 제어가 가능합니다. 미분부터 괴상까지 다양한 성상에 대응 가능하며 H형, V형 중에서 선택할 수 있습니다.
정밀 계량 시스템

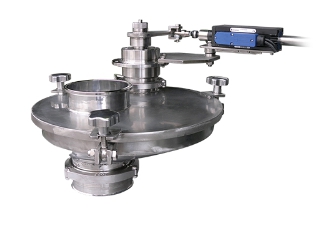

AI 도징 시스템-H(컷 게이트 타입)
특징
동작 원리 H형
에그 커터 형상의 특수 밸브가 수평으로 반복 운동하여 원료의 배출량을 제어합니다. 밸브 개도는 0.1mm 단위로 설정할 수 있으며 배출량은 1:200으로 무단계로 설정할 수 있습니다.
- 계량 종료 후의 잔량이 거의 없습니다
- 계량 정밀도는 재료의 물성에 영향을받지 않습니다.
- 본체는 스테인리스제, 원료가 개스킷에 접촉하지 않습니다
- 분해 청소가 용이
- 부품 수 불과 10점, 심플 구조로 높은 세정성
- 【계량 정밀도】예) 30㎏±1g
개략 사양
| 구경 | 플랫 게이트 / FLAT GATE | ||
|---|---|---|---|
| 100A | 150A | 200A | |
| A | φ108 | φ158 | φ208 |
| H | 280 | 330 | 360 |
| M | 360 | 415 | 455 |
| h | 100 | 120 | 165 |
| m | 310 | 495 | 515 |
| θ° | 60° | 64° | 64° |
| D | φ680 | φ700 | φ740 |
| d | φ780 | φ800 | φ840 |
| H1 | 80 | 80 | 80 |
| H2 | 550 | 600 | 575 |
| H3 | 1010년 | 1130년 | 1180년 |
차원 단위: mm
정밀 계량 시스템
AI 도징 시스템-V(진자 타입)
특징
동작 원리 V형
부채꼴 밸브체가 진자처럼 운동하여 배출량을 제어합니다. 밸브 개도는 0.1mm 단위로 설정할 수 있으며 배출량은 1:200으로 무단계로 설정할 수 있습니다.
- 계량 종료 후의 잔량은 H형과 같이 거의 없습니다
- 계량 정밀도는 재료의 물성에 영향을받지 않습니다.
- 본체는 스테인리스제, 원료가 개스킷에 접촉하지 않습니다
- 분해 청소가 용이
- 부품수 불과 7점, 심플 구조로 높은 세정성
업적
- 식품, 의약품, 정밀 화학, 이차 전지 재료
계량 제어
- 가산계량 및 감산계량에도 대응 가능
- 재료마다 파라미터를 설정하여 최적 계량이 가능
용도
- 식품, 의약품, 정밀 화학, 이차 전지 재료
- 기타 마모성 재료, 난 배출 원료, 고능력 충전
개략 사양
| 구경 | 진자 타입/PENDULUM TYPE | ||
|---|---|---|---|
| 100A | 150A | 200A | |
| A | φ108 | φ158 | φ208 |
| H | 330 | 400 | 480 |
| M | 510 | 510 | 645 |
| h | 100 | 120 | 165 |
| m | 310 | 495 | 515 |
| θ° | 60° | 64° | 64° |
| D | φ680 | φ700 | φ740 |
| d | φ780 | φ800 | φ840 |
| H1 | 62 | 62 | 62 |
| H2 | 550 | 600 | 575 |
| H3 | 1045년 | 1185년 | 1285년 |
차원 단위: mm
