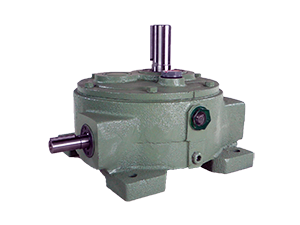

L Series(양축형 웜 감속기)
LDC(웜+스퍼) 1/10~1/320
모터 없음 타입이므로 입력축 회전수는 임의로 선택할 수 있는 편리함이 있습니다.
고장이 없어 어디서나 광범위하게 사용할 수 있는 형식입니다.
형번, 브레이크 사이즈, 감속비가 많아 용도에 맞게 선택할 수 있습니다.
웜기어에 최적인 윤활유를 사용하고 있으므로, 효율도 한층 더 좋아졌습니다.
| 제품기호 ( 제품기호에대해) |
중심 거리 | 감속비 | 입력 회전수 (min??) |
입력 (kW) |
출력토크 (N・m) |
제품중량 (kg) |
유량 (ℓ) |
| LDC6-60 | 148 | 60 | 1800 | 7.5 | 1862년 | 171 | 20.00 |
| 1500 | 6.9 | 2058년 | |||||
| LDC6-75 | 148 | 75 | 1800 | 5.9 | 1862년 | 171 | 20.00 |
| 1500 | 5.4 | 1960년 | |||||
| LDC6-80 | 148 | 80 | 1800 | 7.2 | 2450 | 171 | 20.00 |
| 1500 | 5.9 | 2450 | |||||
| LDC6-100 | 148 | 100 | 1800 | 5.8 | 2450 | 171 | 20.00 |
| 1500 | 5.2 | 2450 | |||||
| LDC6-120 | 148 | 120 | 1800 | 5.4 | 2254 | 171 | 20.00 |
| 1500 | 4.7 | 2352 | |||||
| LDC6-150 | 148 | 150 | 1800 | 4.2(4.3) | 2156(2065) | 171 | 20.00 |
| 1500 | 3.8(4.0) | 2352(2245) | |||||
| LDC6-160 | 148 | 160 | 1800 | 4.4 | 2450 | 171 | 20.00 |
| 1500 | 3.7 | 2450 | |||||
| LDC6-180 | 148 | 180 | 1800 | 4.7(4.1) | 2450(2123) | 171 | 20.00 |
| 1500 | 3.9(3.7) | 2450(2282) | |||||
| LDC6-200 | 148 | 200* | 1800 | 3.8(3.8) | 2450(2450) | 171 | 20.00 |
| 1500 | 3.1(3.2) | 2450(2450) | |||||
| LDC6-220 | 148 | 220* | 1800 | 3.4 | 2450 | 171 | 20.00 |
| 1500 | 3 | 2450 | |||||
| LDC6-240 | 148 | 240* | 1800 | 3.5(3.6) | 2450(2450) | 171 | 20.00 |
| 1500 | 3.0(3.1) | 2450(2450) | |||||
| LDC6-260 | 148 | 260* | 1800 | (3.3) | (2450) | 171 | 20.00 |
| 1500 | (2.8) | (2450) | |||||
| LDC6-280 | 148 | 280* | 1800 | (3.1) | (2450) | 171 | 20.00 |
| 1500 | (2.6) | (2450) | |||||
| LDC6-300 | 148 | 300* | 1800 | (2.9) | (2450) | 171 | 20.00 |
| 1500 | (2.5) | (2450) | |||||
| LDC6-320 | 148 | 320* | 1800 | (2.9) | (2450) | 171 | 20.00 |
| 1500 | (2.5) | (2450) |
※클릭 후 톱 페이지로 날아오는 것은 PDF 데이터 준비중입니다.
| LDC | 측면도 | 0형 | 1형 | 2형 | 3형 | 4형 | 5형 | 6형 | 7형 | 8형 | 9형 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 표준 |  | ||||||||||
| 입력 반대 |  | ||||||||||
| 출력 반대 |  | ||||||||||
| 입출 반대 |  | ||||||||||
| 양 입력 |  | ||||||||||
| 양 출력 |  | ||||||||||
| 양 입력 양 출력 |  | ||||||||||
| 입력 반대 양 출력 |  | ||||||||||
| 양 입력 출력 반대 |  |
