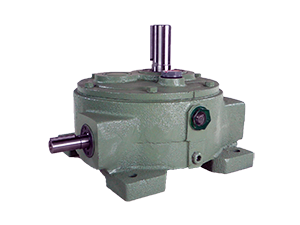

L Series(양축형 웜 감속기)
LDC(웜+스퍼) 1/10~1/320
모터 없음 타입이므로 입력축 회전수는 임의로 선택할 수 있는 편리함이 있습니다.
고장이 없어 어디서나 광범위하게 사용할 수 있는 형식입니다.
형번, 브레이크 사이즈, 감속비가 많아 용도에 맞게 선택할 수 있습니다.
웜기어에 최적인 윤활유를 사용하고 있으므로, 효율도 한층 더 좋아졌습니다.
| 제품기호 ( 제품기호에대해) |
중심 거리 | 감속비 | 입력 회전수 (min??) |
입력 (kW) |
출력토크 (N・m) |
제품중량 (kg) |
유량 (ℓ) |
| LDC3-60 | 90 | 60 | 1800 | 1.7 | 412451 | 38 | 3.8 |
| 1500 | 1.6 | _ | |||||
| LDC3-75 | 90 | 75 | 1800 | 1.6 | 431451 | 38 | 3.8 |
| 1500 | 1.4 | _ | |||||
| LDC3-80 | 90 | 80 | 1800 | 1.4 | 451451 | 38 | 3.8 |
| 1500 | 1.2 | _ | |||||
| LDC3-100 | 90 | 100 | 1800 | 1.3 | 451470 | 38 | 3.8 |
| 1500 | 1.1 | _ | |||||
| LDC3-120 | 90 | 120 | 1800 | 1.1 | 431470 | 38 | 3.8 |
| 1500 | 0.99 | _ | |||||
| LDC3-150 | 90 | 150 | 1800 | (1.2) | -470 | 38 | 3.8 |
| 1500 | (0.99) | -470 | |||||
| LDC3-160 | 90 | 160 | 1800 | 0.88 | 470470 | 38 | 3.8 |
| 1500 | 0.75 | _ | |||||
| LDC3-180 | 90 | 180 | 1800 | (1.1) | (470) | 38 | 3.8 |
| 1500 | (0.91) | (470) | |||||
| LDC3-200 | 90 | 200* | 1800 | (0.87) | (470) | 38 | 3.8 |
| 1500 | (0.74) | (470) | |||||
| LDC3-220 | 90 | 220* | 1800 | (0.81) | (470) | 38 | 3.8 |
| 1500 | (0.69) | (470) | |||||
| LDC3-240 | 90 | 240* | 1800 | (0.80) | (470) | 38 | 3.8 |
| 1500 | (0.68) | (470) | |||||
| LDC3-260 | 90 | 260* | 1800 | (0.63) | (470) | 38 | 3.8 |
| 1500 | (0.65) | (470) | |||||
| LDC3-280 | 90 | 280* | 1800 | (0.69) | (470) | 38 | 3.8 |
| 1500 | (0.59) | (470) | |||||
| LDC3-300 | 90 | 300* | 1800 | (0.76) | (470) | 38 | 3.8 |
| 1500 | (0.65) | (470) | |||||
| LDC3-320 | 90 | 320* | 1800 | (0.65) | (470) | 38 | 3.8 |
| 1500 | (0.56) | (470) |
※클릭 후 톱 페이지로 날아오는 것은 PDF 데이터 준비중입니다.
| LDC | 측면도 | 0형 | 1형 | 2형 | 3형 | 4형 | 5형 | 6형 | 7형 | 8형 | 9형 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 표준 |  | ||||||||||
| 입력 반대 |  | ||||||||||
| 출력 반대 |  | ||||||||||
| 입출 반대 |  | ||||||||||
| 양 입력 |  | ||||||||||
| 양 출력 |  | ||||||||||
| 양 입력 양 출력 |  | ||||||||||
| 입력 반대 양 출력 |  | ||||||||||
| 양 입력 출력 반대 |  |
