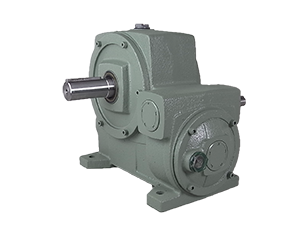

L Series(양축형 웜 감속기)
LE(웜 2단) 1/100~1/2500
모터 없음 타입이므로 입력축 회전수는 임의로 선택할 수 있는 편리함이 있습니다.
고장이 없어 어디서나 광범위하게 사용할 수 있는 형식입니다.
형번, 브레이크 사이즈, 감속비가 많아 용도에 맞게 선택할 수 있습니다.
웜기어에 최적인 윤활유를 사용하고 있으므로, 효율도 한층 더 좋아졌습니다.
| 제품기호 ( 제품기호에대해) |
중심 거리 | 감속비 | 입력 회전수 (min??) |
입력 (kW) |
출력토크 (N・m) |
제품중량 (kg) |
유량 (ℓ) |
| LE7-150 | 210 | 150 | 1800 | 9.8 | 4704 | 286 | 12 |
| 1500 | 8.7 | 4802 | |||||
| LE7-200 | 210 | 200 | 1800 | 7.6 | 4704 | 286 | 12 |
| 1500 | 6.7 | 4802 | |||||
| LE7-250 | 210 | 250 | 1800 | 6 | 4704 | 286 | 12 |
| 1500 | 5.3 | 4802 | |||||
| LE7-300 | 210 | 300 | 1800 | 5 | 4704 | 286 | 12 |
| 1500 | 4.6 | 4802 | |||||
| LE7-400 | 210 | 400 | 1800 | 4.2 | 4704 | 286 | 12 |
| 1500 | 3.7 | 4802 | |||||
| LE7-500 | 210 | 500 | 1800 | 3.5(3.4) | 4704(3748) | 286 | 12 |
| 1500 | 3.0(3.1) | 4802(3893) | |||||
| LE7-600 | 210 | 600 | 1800 | 3.6(3.8) | 4802(4802) | 286 | 12 |
| 1500 | 3.4(3.5) | 5096(5096) | |||||
| LE7-800 | 210 | 800 | 1800 | 2.8 | 4802 | 286 | 12 |
| 1500 | 2.6 | 4900 | |||||
| LE7-900 | 210 | 900 | 1800 | 3.1(2.9) | 5292(4823) | 286 | 12 |
| 1500 | 2.9(2.6) | 5488(4981) | |||||
| LE7-1000 | 210 | 1000 | 1800 | 2.4(2.3) | 4900(4252) | 286 | 12 |
| 1500 | 2.3(2.1) | 5194(4456) | |||||
| LE7-1200 | 210 | 1200 | 1800 | 2.6(2.7) | 5684(5188) | 286 | 12 |
| 1500 | 2.3(2.5) | 6370(5344) | |||||
| LE7-1500 | 210 | 1500 | 1800 | 2.4(2.0) | 5978(4609) | 286 | 12 |
| 1500 | 2.2(1.8) | 6076(4754) | |||||
| LE7-1600 | 210 | 1600 | 1800 | 2.2 | 5488 | 286 | 12 |
| 1500 | 1.7 | 5782 | |||||
| LE7-2000 | 210 | 2000 | 1800 | 1.9(1.7) | 5782(4851) | 286 | 12 |
| 1500 | 1.7(1.5) | 5978(4959) | |||||
| LE7-2500 | 210 | 2500 | 1800 | (1.4) | (5096) | 286 | 12 |
| 1500 | (1.3) | (5194) |
※클릭 후 톱 페이지로 날아오는 것은 PDF 데이터 준비중입니다.
| LE | 평면도 | 0형 | 1형 | 2형 | 3형 | 4형 | 5형 | 6형 | 7형 |
|---|---|---|---|---|---|---|---|---|---|
| 표준 |  | ||||||||
| 입력 반대 |  | ||||||||
| 출력 반대 |  | ||||||||
| 입출 반대 |  | ||||||||
| 양 입력 |  | ||||||||
| 양 출력 |  | ||||||||
| 양 입력 양 출력 |  | ||||||||
| 입력 반대 양 출력 |  | ||||||||
| 양 입력 출력 반대 |  |
