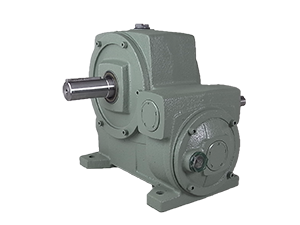

L Series(양축형 웜 감속기)
LE(웜 2단) 1/100~1/2500
모터 없음 타입이므로 입력축 회전수는 임의로 선택할 수 있는 편리함이 있습니다.
고장이 없어 어디서나 광범위하게 사용할 수 있는 형식입니다.
형번, 브레이크 사이즈, 감속비가 많아 용도에 맞게 선택할 수 있습니다.
웜기어에 최적인 윤활유를 사용하고 있으므로, 효율도 한층 더 좋아졌습니다.
| 제품기호 ( 제품기호에대해) |
중심 거리 | 감속비 | 입력 회전수 (min??) |
입력 (kW) |
출력토크 (N・m) |
제품중량 (kg) |
유량 (ℓ) |
| LE6-150 | 175 | 150 | 1800 | 6 | 2940 | 172 | 7 |
| 1500 | 5.3 | 3038 | |||||
| LE6-200 | 175 | 200 | 1800 | 4.6 | 2940 | 172 | 7 |
| 1500 | 4.1 | 3038 | |||||
| LE6-250 | 175 | 250 | 1800 | 3.7 | 2940 | 172 | 7 |
| 1500 | 3.4 | 3038 | |||||
| LE6-300 | 175 | 300 | 1800 | 3.2 | 2940 | 172 | 7 |
| 1500 | 2.9 | 3038 | |||||
| LE6-400 | 175 | 400 | 1800 | 2.6 | 3038 | 172 | 7 |
| 1500 | 2.5 | 3332 | |||||
| LE6-500 | 175 | 500 | 1800 | 2.4(2.7) | 3332(2925) | 172 | 7 |
| 1500 | 2.0(2.5) | 3430(3151) | |||||
| LE6-600 | 175 | 600 | 1800 | 2.2(2.3) | 3136(3107) | 172 | 7 |
| 1500 | 2.0(2.2) | 3332(3315) | |||||
| LE6-800 | 175 | 800 | 1800 | 1.8 | 3332 | 172 | 7 |
| 1500 | 1.7 | 3430 | |||||
| LE6-900 | 175 | 900 | 1800 | 1.9(1.9) | 3430(3382) | 172 | 7 |
| 1500 | 1.7(1.7) | 3528(3457) | |||||
| LE6-1000 | 175 | 1000 | 1800 | 1.6(1.8) | 3430(3396) | 172 | 7 |
| 1500 | 1.4(1.6) | 3528(3486) | |||||
| LE6-1200 | 175 | 1200 | 1800 | 1.7(1.6) | 3626(3486) | 172 | 7 |
| 1500 | 1.4(1.4) | 3724(3550) | |||||
| LE6-1500 | 175 | 1500 | 1800 | 1.4(1.5) | 3724(3172) | 172 | 7 |
| 1500 | 1.3(1.3) | 3920(3267) | |||||
| LE6-1600 | 175 | 1600 | 1800 | 1.3 | 3724 | 172 | 7 |
| 1500 | 1.2 | 3920 | |||||
| LE6-2000 | 175 | 2000 | 1800 | 1.2(1.2) | 3920(3280) | 172 | 7 |
| 1500 | 1.1(1.1) | 4018(3351) | |||||
| LE6-2500 | 175 | 2500 | 1800 | 1.0(1.1) | 3430(3022) | 172 | 7 |
| 1500 | 0.89(0.94) | 3430(3111) |
| LE | 평면도 | 0형 | 1형 | 2형 | 3형 | 4형 | 5형 | 6형 | 7형 |
|---|---|---|---|---|---|---|---|---|---|
| 표준 |  | ||||||||
| 입력 반대 |  | ||||||||
| 출력 반대 |  | ||||||||
| 입출 반대 |  | ||||||||
| 양 입력 |  | ||||||||
| 양 출력 |  | ||||||||
| 양 입력 양 출력 |  | ||||||||
| 입력 반대 양 출력 |  | ||||||||
| 양 입력 출력 반대 |  |
