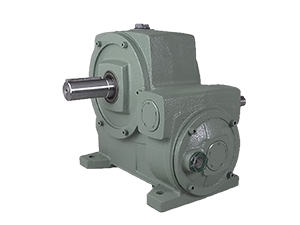

L Series(양축형 웜 감속기)
LE(웜 2단) 1/100~1/2500
모터 없음 타입이므로 입력축 회전수는 임의로 선택할 수 있는 편리함이 있습니다.
고장이 없어 어디서나 광범위하게 사용할 수 있는 형식입니다.
형번, 브레이크 사이즈, 감속비가 많아 용도에 맞게 선택할 수 있습니다.
웜기어에 최적인 윤활유를 사용하고 있으므로, 효율도 한층 더 좋아졌습니다.
| 제품기호 ( 제품기호에대해) |
중심 거리 | 감속비 | 입력 회전수 (min??) |
입력 (kW) |
출력토크 (N・m) |
제품중량 (kg) |
유량 (ℓ) |
| LE2-100 | 100 | 100 | 1800 | 1.4 | 490519 | 41 | 1.8 |
| 1500 | 1.3 | _ | |||||
| LE2-150 | 100 | 150 | 1800 | 1 | 490519 | 41 | 1.8 |
| 1500 | 0.92 | _ | |||||
| LE2-200 | 100 | 200 | 1800 | 0.82 | 490519 | 41 | 1.8 |
| 1500 | 0.74 | _ | |||||
| LE2-250 | 100 | 250 | 1800 | 0.67 | 490519 | 41 | 1.8 |
| 1500 | 0.6 | _ | |||||
| LE2-300 | 100 | 300 | 1800 | 0.58(0.78) | 470(470) | 41 | 1.8 |
| 1500 | 0.53(0.71) | 490(490) | |||||
| LE2-400 | 100 | 400 | 1800 | 0.55(0.70) | 568(529) | 41 | 1.8 |
| 1500 | 0.50(0.63) | 588(548) | |||||
| LE2-500 | 100 | 500 | 1800 | 0.47(0.60) | 588(588) | 41 | 1.8 |
| 1500 | 0.40(0.53) | 588(588) | |||||
| LE2-600 | 100 | 600 | 1800 | 0.43(0.50) | 588(588) | 41 | 1.8 |
| 1500 | 0.38(0.45) | 588(588) | |||||
| LE2-800 | 100 | 800 | 1800 | 0.37(0.49) | 588(588) | 41 | 1.8 |
| 1500 | 0.34(0.42) | 588(588) | |||||
| LE2-900 | 100 | 900 | 1800 | 0.35(0.39) | 588(588) | 41 | 1.8 |
| 1500 | 0.31(0.34) | 588(588) | |||||
| LE2-1000 | 100 | 1000 | 1800 | 0.31(0.35) | 588(588) | 41 | 1.8 |
| 1500 | 0.29(0.31) | 588(588) | |||||
| LE2-1200 | 100 | 1200 | 1800 | 0.31(0.34) | 588(588) | 41 | 1.8 |
| 1500 | 0.25(0.30) | 588(588) | |||||
| LE2-1500 | 100 | 1500 | 1800 | 0.26(0.33) | 588(588) | 41 | 1.8 |
| 1500 | 0.22(0.29) | 588(588) | |||||
| LE2-1600 | 100 | 1600 | 1800 | 0.25(0.32) | 588(588) | 41 | 1.8 |
| 1500 | 0.22(0.28) | 588(588) | |||||
| LE2-2000 | 100 | 2000 | 1800 | 0.22(0.25) | 588(588) | 41 | 1.8 |
| 1500 | 0.18(0.22) | 588(588) | |||||
| LE2-2500 | 100 | 2500 | 1800 | 0.18(0.22) | 588(588) | 41 | 1.8 |
| 1500 | 0.16(0.19) | 588(588) |
| LE | 평면도 | 0형 | 1형 | 2형 | 3형 | 4형 | 5형 | 6형 | 7형 |
|---|---|---|---|---|---|---|---|---|---|
| 표준 |  | ||||||||
| 입력 반대 |  | ||||||||
| 출력 반대 |  | ||||||||
| 입출 반대 |  | ||||||||
| 양 입력 |  | ||||||||
| 양 출력 |  | ||||||||
| 양 입력 양 출력 |  | ||||||||
| 입력 반대 양 출력 |  | ||||||||
| 양 입력 출력 반대 |  |
