공압 회로 보조기
셔틀 밸브

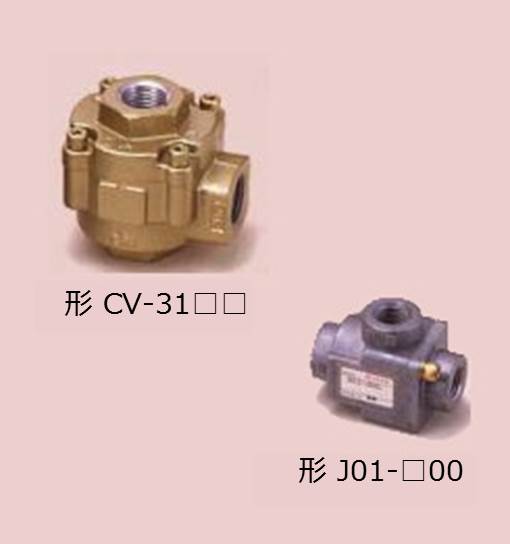

형 J01-□00, 형태 CV-31□□
- 저압, 소유량에서도 확실하게 작동합니다
- A 또는 B 포트에 주어진 압력은 O 포트로 흐릅니다
OR 회로를 구성할 때 사용 - 충분히 큰 유효 단면적을 갖추고 있습니다
표준 사양
| 사용유체 | 에어 필터로 여과된 압력 공기 |
| 사용압력범위 | 0.05 ~ 1.0MPa |
| 사용온도 | 5 ~ 60℃ |
형식 번호와 대표 특성치
| 형식 번호 | 관 연결 나사 | 유효단면적(mm²) < Cv값 > | 질량(kg) | |
| A - O | B - O | |||
| J01-100 | Rc1/8 | 25 <1.4> | 23 <1.2> | 0.13 |
| J01-200 | Rc1/4 | 28 <1.5> | 28 <1.5> | |
| CV-3103Y | Rc3/8 | 86 <4.6> | 96 <5.2> | 0.27 |
| CV-3104Y | Rc1/2 | 103 <5.6> | 112 <6.1> | |
| CV-3106 | Rc3/4 | 250 <13.5> | 305 <16.5> | 1.2 |
| CV-3110 | Rc1 | 275 <14.9> | 320 <17.3> | 1.1 |
