장력 제어 시스템
세계에 자랑하는 텐션 컨트롤 시스템
장력 제어가 바뀌었다!
고성능・모듈화・소형・저비용
지금까지 없었던 스마트한 시스템을 제안합니다!
마이크로 컴퓨터 응용의 지능형 액추에이터 배선 배선
디지털 통신
고정밀도, 높은 선형성
소형, 경량, 저비용 분리 타입
일반 산업용 클러치/브레이크와 자동차 에어컨용 클러치로 세계적인 점유율을 자랑하는 고쿠라 클러치가 오랜 실적에서 축적된 각종 슬립 서비스용 액추에이터인 파우다 클러치/브레이크, 히스테리시스 클러치/브레이크를 핵으로 했다 장력 제어 기기(텐션 컨트롤 시스템)를 라인 업했습니다.
마이크로컴퓨터를 탑재한 인텔리전트 액추에이터인 텐션 유닛과 컨트롤러와의 독자 방식 배선절약 디지털 통신에 의해, 높은 개체 정밀도와 직선성을 확보하면서, 설치성의 향상과 저비용을 실현했습니다.
컨트롤러와 설정기를 분리 구조로 하는 것으로, 집중 방식에 의한 일괄 설정이나 개별 설정도 가능하게 되었습니다.
장력 검출기는 피드백 제어에 특화된 정책으로 개발한 일품으로, 저비용이면서 높은 안정성과 견고성을 자랑합니다.
장력 제어 시스템 라인업
장력 제어 컨트롤러
당사제 파우다·히스테리시스 방식의 슬립 대응 클러치/브레이크와 조합해, 각종 방식의 장력 제어를 간단하게 실시할 수 있는 전용 컨트롤러입니다.
텐션 유닛당사의 풍부한 파우다 히스테리시스 방식의 슬립 대응 클러치/브레이크를 내장하여 각종 풀리와 제어 회로를 일체화한 텐션 유닛입니다.
|
장력 제어용 액추에이터당사제의 풍부한 파우다/히스테리시스 방식의 슬립 대응 클러치/브레이크 각종을 라인 업.
|
||||||||||||||
텐션 유닛[특수 설계품]
특징
●파우다/히스테리시스 브레이크, 각종 풀리, 제어 회로를 일체로 구성
●마이컴 응용 회로의 내장에 의해, 직선성과 개체차를 보정
● 디지털 통신 기술의 응용에 의해, 복수대 일괄 설정이나 개별 설정이 가능
●병렬 접속에 의한 배선 절약에 의해, 원격 통신이 가능해, 배선 자재를 절약
●다종 브레이크의 라인업에 의해 각종 장력에 대응 가능
●다종 풀리의 라인업에 의해, 각종 실종에 대응 가능
용도
단추의 고정밀 제어
복수 중량의 일괄 집중 제어
다중 중량의 개별 집중 제어
라인업
| ATT형 | 마이크로 컴퓨터 탑재 일괄 제어 인텔리전트 타입 = 오픈 제어의 궁극 |
|---|---|
| ATI형 | 마이크로 컴퓨터 탑재 개별 제어 인텔리전트 타입 = 오픈 제어의 궁극 |
| ATB형 | 외부 제어용으로 CTA/CTP/CTF형 컨트롤러와 세트로 사용 |
| 대응 장력값 | 30gf ~ 2kgf |

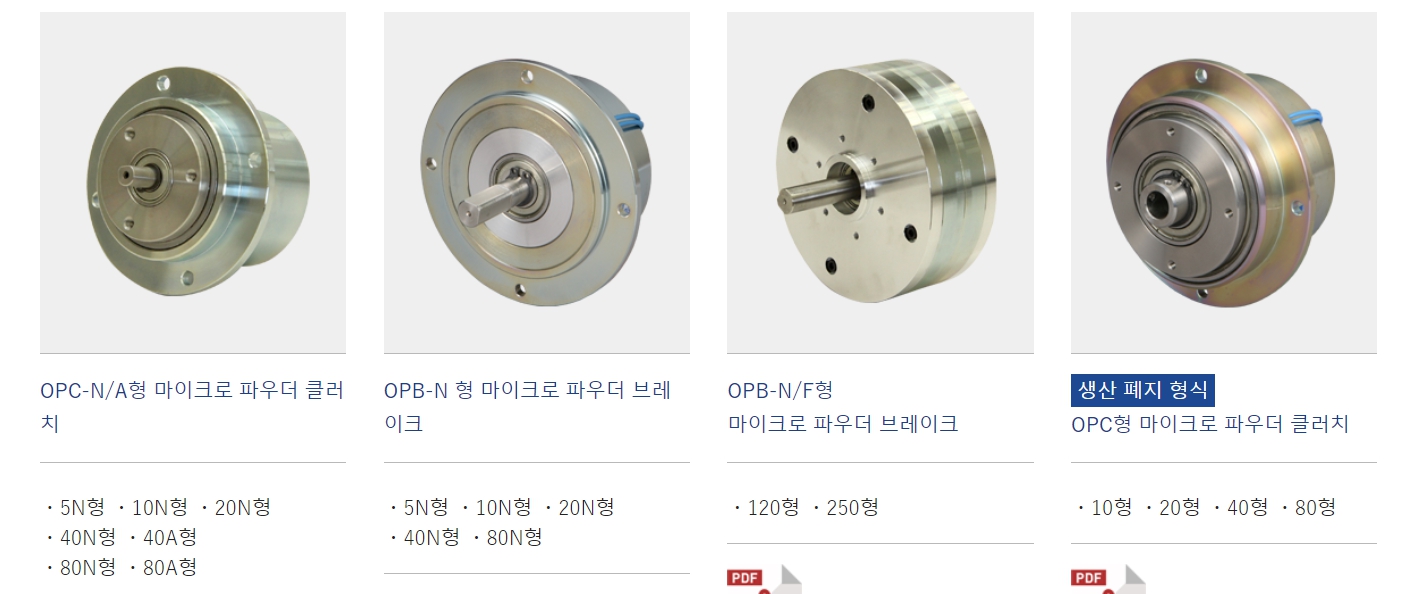

OP 시리즈
마이크로 파우더 클러치/브레이크
토크 범위: 0.5~25N·m
- 1. 넓은 토크 제어 범위
- 저전류 영역에서 정격 전류 이상까지의 광범위에 걸쳐 전류와 토크에 비례성이 있어 토크의 제어 특성이 우수합니다.
- 2. 안정된 슬립 토크
- 정마찰 토크와 동마찰 토크의 차이가 없고, 속도에 무관한 정 토크성이 있습니다. 또한 스틱 슬립이 없으며 안정된 슬립 토크를 발생시킵니다.
- 3. 동작이 부드럽고 충격이 없다
- 연결·제동시의 쇼크가 거의 없고, 부드러운 동작 특성을 얻을 수 있습니다.
- 4. 하이리스폰스
- 자기 관성이 작고 효율적인 자로 설계이기 때문에, 파우더의 분리·수렴이 빠르고, 고빈도의 기동·정지에 뛰어난 성능을 발휘합니다.
- 5. 긴 수명
- 내열·내마모·내식성의 파우더 사용에 의해, 내구성이 뛰어납니다.
- 6. 에너지 절약
- 슬립 토크 4N·m 타입과 8N·m 타입은 자기 회로 최적화에 의해 코일 용량을 삭감해, 모두 소비 전력을 20W 이하(종래 기종비 30%~40% 감소)로 억제해, 절전화를 실현했습니다 .
- 7. 소형 고성능
- 강제 냉각형 OPC-A 시리즈는 자연 냉각형 OPC-N 시리즈와 같은 사이즈이면서 클러치 내부에 홈 배관 형상을 채용함으로써 공간 절약화를 도모해 허용 슬립 공률의 대폭적인 향상(자연 냉각형 N 시리즈의 1 토크 사이즈 이상을 초과하는 허용 슬립 공률)을 실현했습니다.
- 8. 고응답성
- OPC-N형, OPB-N형은 응답성이 좋고, 피드백 제어에 최적입니다.
OP 시리즈 용도 예
●방전 가공기：와이어의 텐션 컨트롤
●모터 시험기: 의사 부하용
●포장기：결속 롤의 정 텐션 컨트롤
●연선기：쿠션 스타트
MODEL
