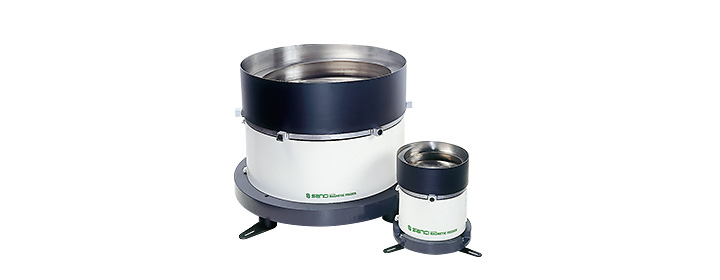

기계 가공 라인과 조립 라인에서 고도의 부품 공급 시스템을 구성 할 수있는 "산기 부품 피더"는 자동차, 전기 및 기타 광범위한 분야에서 활약하고 있습니다.
그 중에서도 파인 세라믹스제 압전 소자를 구동원으로 한 피에조 피더는, 반송 속도가 빠르고 내구성이 뛰어나다. 의 부품 피더입니다.
사이드 풀 “가로 빼기” 방식을 채용, 판 스프링의 방향성에서 효율적으로 당길 수 있기 때문에, 작은 전자석으로 큰 파워를 발생합니다.
또 대형의 JA-C610・C700에서는 트윈 스프링과 강화 방진 고무의 콤비로 하중 특성이 대폭 업, 부하의 증감에 대응. 더블 마그넷 표준 장비로 이상적인 반송 속도를 실현합니다.
- 그릇에 진동 전달 성능이 더욱 향상.
- 실감 소음 레벨을 20~30% 가까이 저감. (당사 대비)
고속 반송 영역에서 뛰어난 성능을 발휘.
- 여유의 반력 흡수.
- 사이드 풀 “가로 빼기” 방식을 C 시리즈에도 채용.
사양
| 형식 | KO-C230 | JA-C300 | JA-C390N | JA-C460N | KO-C610 | JA-C700 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 입력 전압 AC(V) | 100 | 200 | 100 | 200 | 100 | 200 | 100 | 200 | 200 | 200 |
| 허용 전류(A) | 1.2 | 0.5 | 1.7 | 1.2 | 4.0 | 2.7 | 4.0 | 2.7 | 4.5 | 4.5 |
| 입력 주파수(Hz) | 50 또는 60 | |||||||||
| 스프링 각도(θ°) | 15 | |||||||||
| 진동기 질량(kg) | 24 | 40 | 78 | 127 | 260 | 330 | ||||
| 최대 볼 직경(mm) | 370 | 500 | 620 | 760 | 1000 | 1200년 | ||||
| 최대 그릇 질량(kg) | 6 | 12 | 20 | 30 | 50 | 70 | ||||
| 허용 워크 질량(kg) | 2.5 | 3.0 | 5.0 | 10.0 | 15.0 | 20.0 | ||||
| 구동 파형 | 전파 | 전파/반파 | 반파 | |||||||
| 페인트 색상 | 본체 베이스：일 도공 S2-1034 본체 커버：일 도공 S3-309 | |||||||||
| 사용온도(℃) | 0~40 | |||||||||
| 사용습도(%RH) | 10~90(결로하지 않을 것) | |||||||||
| 적용 컨트롤러 | MFC-S3B | MFC-S6B | ||||||||
| MFC-S3B-F | MFC-S6B-F | |||||||||
| 리드선 길이 (센터에서)(mm) | 900 | 1500 | ||||||||
진동기 외형 치수도
