OCM 표준 컨베이어 체인(FM·FE형)은 다른 형식의 체인에 비해 강도가 크고 내마모성이 뛰어나 사용 용도에 따라 재질의 선정이나 어태치먼트의 설치를 할 수 있는 등 수많은 특징을 가지고 모든 컨베이어 장치에 최적의 체인입니다.

LARGE CONVEYER CHAIN

컨베이어 체인(대형)

컨베이어 체인 의 구조 와 종류

①구조

1. 플레이트
외부 플레이트와 내부 플레이트는 체인의 인장 부재가되어 큰 항장력과 충격에 대한 강인성과 내피로성을 가진 마무리되어 있습니다.
2. 핀 체인
에 가해지는 하중조차 체인이 굴곡할 때 부시와 함께 베어링부가 되어 강력한 항전단력과 내마모성을 가지는 마무리가 되어 있습니다.
3. 부쉬
체인과 스프로킷의 맞물림에 의한 충격을 받아 핀과 함께 베어링부가 되어, 강인성과 내마모성을 가지는 마무리가 되고 있습니다.
4. 롤러
체인과 스프로킷이 맞물릴 때의 충격을 완화함과 동시에 체인의 원활한 전동을 얻을 수 있도록 롤러는 내마모성을 가진 마무리되어 있습니다.

②종류와 형상
컨베이어 체인은 롤러의 형상에 따라 4종류로 나뉩니다.
1. R 롤러형 롤러의 외경이 플레이트의 폭보다 큰 형식으로 주로 슬랫 컨베이어, 팔레트 컨베이어, 비행 컨베이어에 사용되고 있습니다.
2. F 롤러형 R 롤러형에 플랜지를 붙여 가이드 레일의 안내로 한 형식으로, 주로 슬랫 컨베이어, 경사 버킷 컨베이어, 팬 컨베이어에 사용되고 있습니다.
3. S 롤러형 롤러의 외경이 플레이트의 폭보다 작은 형식으로, 주로 버킷 엘리베이터, 플로우 컨베이어에 사용되고 있습니다. 4. M 롤러형 롤러의 외경이 플레이트의 폭보다 약간 작은 형식으로 버킷 컨베이어, 플로우 컨베이어 등에 사용되고 있습니다.

③ 어태치먼트 의 종류
표준 어태치먼트 형식 컨베이어 체인은 용도에 따라 각종 어태치먼트를 설치합니다. 어태치먼트의 설치를 용이하게 하기 위해서는 부착부가 있는 체인이 필요합니다. 아래의 5종류가 표준형입니다.
1. A형 어태치먼트 한쪽에 볼트 구멍의 어태치먼트가 붙은 형식으로 볼트 구멍의 수로 A-1·A-2라고 합니다.

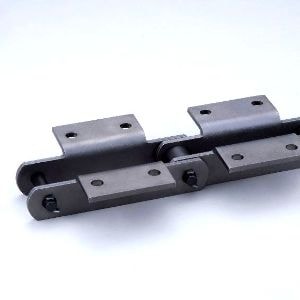

2. K형 어태치먼트 양측에 볼트 구멍의 벤트 어태치먼트가 붙은 형식으로 볼트 구멍의 수로 K-1·K-2라고 합니다.
3. G형 어태치먼트 한쪽의 플레이트에 볼트 구멍이 있는 형식으로 볼트 구멍의 수로 G-2·G-4라고 부릅니다.
4. SA형 어태치먼트 한쪽에 볼트 구멍의 스트레이트 어태치먼트가 붙은 형식으로 볼트 구멍의 수로 SA-1・SA-2라고 합니다.
5. SK형 어태치먼트 양측에 볼트 구멍의 스트레이트 어태치먼트가 붙은 형식으로 볼트 구멍의 수로 SK-1·SK-2라고 합니다.
