제품명 컨트롤러
메이커 ACE GIKEN
간략설명




┃ 시스템 컨트롤러 [ DPS 시리즈 ]

    ★ DPS-110
    ☞ 나사 밸브 방식
        분배 컨트롤러
　 (신상품) 나사 밸브 방식 분배 시스템 DPS-110 Ⅲ S  　 　 　
　 　
　
호평의 나사 밸브가 풀 모델 체인지했습니다.
더욱 빠르고 정확한 선 도포 점 도포가 가능! 액체 웅덩이도 대폭 삭감.
접액부와 구동부가 캡 너트 연결로 쉽게 이동할 수 있습니다.
교환 스크류 라이너를 신채용 마모에 의한 토출 불균형 개선.
스크류 축의 회전에 의해 공기 압송에서는 얻을 수없는 고압 · 고속 토출이 가능합니다. 액체 웅덩이, 액 아무도없이 토출 후 역 회전 기능은 흡입도 실시 할 수 있으므로 정밀 세선 신청에 최적입니다. 또한 외부에서 프로그램의 변경도 가능합니다. 		 　 　

　
　 　 　
　 DPS-110 Ⅲ S (일식) 　 　

　
　 나사 밸브 컨트롤러 SA-110 Ⅲ 　 　
　 컨트롤러 액세서리 풋 스위치 우레탄 튜브 (W) φ6 × φ4 × 2m 1 개 　 　
　 나사 밸브 SB-110 Ⅲ S 　 　
　 주사기 U
(落시 뚜껑 끝 캡 첨부)		 30ml 10 식 ※ 5.10.50 ml로 변경 가능 　 　
　 주사기 홀더 30ml 용 ※ 5.10.50 ml로 변경 가능 　 　
　 미끼 어댑터 M6 　 　
　 탠드 세트 베이스, 폴 　 　
　 나사 밸브 홀더 세트 BPH-30AS 　 　
　 금속 노즐 표준 20 개 　 　
　 　 　 　

　
　 　 　 　 　 　
　 나사 밸브 방식 분배 시스템 DPS-110  　 　 　
　 　
　
고점도 유체를 스크류 축의 회전에 의해 고정밀의 선 도포 점 도포를 실현했습니다.
스크류 축의 회전에 의해 공기 압송에서는 얻을 수없는 고압 · 고속 토출이 가능합니다. 스크류 축의 회전에 따라 정밀 토출 제어를 할 수 있으므로, 액체 웅덩이, 액 아무도없이 토출 후 역 회전 기능은 흡입도 실시 할 수 있으므로 액 조각도 좋고, 정밀 세선 신청에 최적입니다.
토출량의 설정은 스크류 축의 회전 속도와 토출 시간에 실시하기 때문에 유속 조건 내밀기가 용이 해져 설정 시간이 크게 단축됩니다.
5 상 스테핑 모터를 채용하여 고급 토출 정밀도를 실현했습니다.
토출 프로그램은 프리 모드 타이머 모드에서 각 5 종류의 설정이 가능합니다.
또한 외부에서 프로그램의 변경도 가능합니다. 		 　 　

　
　 　 　
　 DPS-110 (세트)  　 　

　
　 나사 밸브 컨트롤러 SA-110 Ⅱ  　 　
　 컨트롤러 액세서리 풋 스위치 우레탄 튜브 (W) φ6 × φ4 × 2m 1 개 　 　
　 나사 밸브 SB-110  　 　
　 주사기 U
(落시 뚜껑 끝 캡 첨부)		 30ml 10 식 ※ 5.10.50 ml로 변경 가능 　 　
　 주사기 홀더 30ml 용 ※ 5.10.50 ml로 변경 가능 　 　
　 미끼 어댑터 R1 / 8  　 　
　 탠드 세트 베이스, 폴 　 　
　 나사 밸브 홀더 세트 나사 밸브 홀더, 지지봉, 피팅  　 　
　 금속 노즐 표준 20 개 　 　
　 　 　 　

　
　 　 　 　 　 　

    ★ DPS-800H・M・L
    ☞ 밸브 방식 분배 시스템
　 밸브 방식 분배 시스템 DPS-800H · M · L  　 　 　
　 　
　

밸브 식 디스펜서 전문 제조 업체의 노하우를 응축시킨 분배 시스템입니다. 각종 액체 재료에 해당하는 토출 밸브 "BALL PET"· 압송 탱크 컨트롤러 구성입니다. 정밀 용적 계량 밸브 "BP-100 시리즈 '와 고 내구성의'BP-105D-X 시리즈"압송 탱크도 액체 재료와 용도에 따라 다양하게 제공합니다. 컨트롤러는 수작업위한 저렴한 모델에서 자동 기계 설치에 최적 인 처리 능력 3000 사이클 / 분 고성능 모델까지 3 종류가 있습니다.







 　 　

　
　 　 　
　 DPS-800H · M · L (1 식) 　 　

　
　 컨트롤러 SA-800 H · M · L 　 　
　 컨트롤러 액세서리 풋 스위치 우레탄 튜브 (B) φ4 × φ2.5 × 2m 2 개 우레탄 튜브 (B) φ6 × φ4 × 5m 1 개 　 　
　 BALL PET BP 각종 　 　
　 압송 탱크 AT 각종 　 　
　 탠드 세트 베이스, 폴 　 　
　 BALL PET 홀더 세트 BPH 각종 　 　
　 액 튜브 나일론 튜브 (W) φ8 × φ6 × 2m 1 개 　 　
　 수지 노즐 N-5P-10, N-7P-10, N-10P-10, N-12P-10,
N-15P-10, N-20P-10, N-25P-10 각 5 개 		 　 　
　 　 　 　

　
　 　 　 　 　 　

    ★ DPS-700H · M · L
    ☞ 주사기 방식주사기 방식
        분배 시스템
　 주사기 방식 분배 시스템 DPS-700H · M · L  　 　 　
　 　
　

마이크로 컴퓨터 제어의 고성능 주사기 방식의 디스펜서 시스템입니다.
각종 사용액 재료와 용도에 따라 수작업을위한 저렴한 모델에서 자동 기계에 임베디드에 최적의 토출 시간 선택 신호 (프로그램 셀렉트 15 종류)와 디지털 카운터가있는 고기능 모델의 3 종류가 있습니다.
전 모델에 프리 모드 동작시 분당 3000 사이클의 빠른 응답이 가능합니다.
전 모델에 저점도 재료 사용시 액체 양념을 방지하는 진공 기능이 표준으로 장착되어 있습니다.
액체 재료, 용도에 맞추어 주사기 노즐을 선택할 수 있습니다. 또한 수작업에 최적 인 수중 스위치 사양도 있습니다.





 　 　

　
　 　 　
　 DPS-700H · M · L (1 식) 　 　

　
　 컨트롤러 SA-700 H · M · L 　 　
　 컨트롤러 액세서리 풋 스위치 우레탄 튜브 (W) φ6 × φ4 × 2m 1 개 　 　
　 주사기 U
(落し蓋 첨단 캡 첨부) 		 30cc 10 식 ※ 5.10 · 50cc로 변경 가능 　 　
　 주사기 홀더 30cc 용 1 식 ※ 5.10 · 50cc로 변경 가능 　 　
　 주사기 스탠드 30cc 용 1 식 ※ 5.10 · 50cc로 변경 가능 　 　
　 수지 노즐 N-5P-10、N-7P－10、N-10P-10、N-12P-10、
N-15P-10, N-20P-10, N-25P-10 각 5 개		 　 　
　 　 　 　 　
　 　 　 　 　

　

    ★ DPS-700HT · MT · LT
    ☞ 튜브 카세트 방식
        분배 시스템
　 튜브 카세트 방식 분배 시스템 DPS-700HT · MT · LT  　 　 　
　 　
　
튜브들이 실란트 및 접착제를 낭비없이 쉽게 도포 할 수 분배기입니다.
시판의 튜브들이 접착제가 원터치로 장착 할 수있어 작업자의 손이 더러워지지 않습니다.
공기 압력에 의해 튜브 끝까지 짜내 때문에 경제적입니다.
또한 본체가 수지이기 때문에 경량이기 때문에 작업자의 손도 지치지 않습니다.
100g · 250g 두 종류가 있습니다.
컨트롤러는 SA-700 시리즈의 고기능 디지털 타이머 부착으로 정량 토출이 가능합니다.


　 　

　
　 　 　
　 DPS-700HT · MT · LT (1 식) 　 　 　
　 컨트롤러 SA-700 H · M · L 　 　
　 컨트롤러 액세서리 풋 스위치 우레탄 튜브 (W) φ6 × φ4 × 2m 1 개 　 　
　 튜브 카세트 TC 각종 　 　
　 스탠드 세트  베이스, 폴 　 　
　 TC 홀더 세트 TC 홀더, 지지봉, 피팅 　 　
　 금속 노즐 N-15M-30、N-20M-30、N-25M-30、N-30M-30
각 5 개		 　 　
　 　 　 　 　
　 　 　 　 　

　

    ★ 글루 믹스 200
    ☞ 간이 형 2 액체 혼합 토출 장치
　 간이 형 2 액체 혼합 토출 장치 글루 믹스 200  　 　 　
　 　
　
2 액성 ​​수지 (아크릴 · 에폭시)를 정적 믹서 방식으로 혼합 토출하는 장치입니다.
혼합 한 액 재가 습식하는 것은 끝 정적 믹서 부뿐입니다.
정적 믹서는 일회용 타입이기 때문에, 유지 보수 쉽습니다.

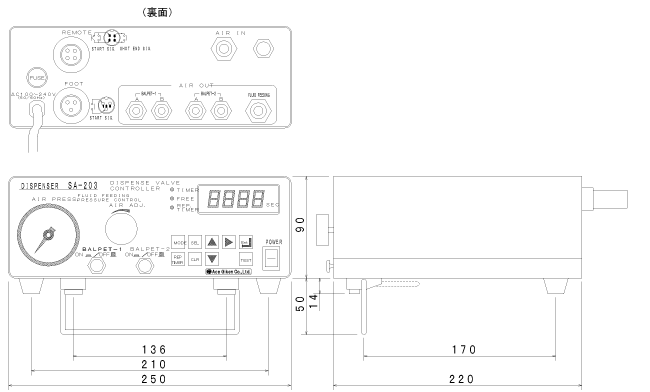

또한 정적 믹서의 분리도 원터치 방식입니다. 컨트롤러 SA-203는 글루 믹스 200 전용 컨트롤러입니다.
믹서 내부의 경화 방지 반복 타이머 및 마이크로 컴퓨터 제어에 의한 고정밀도 타이머, 토출 시간이 측정 할 수있는 스톱워치 기능도 기본으로 장착되어 있습니다.


　 　

　
　 　 　
　 글루 믹스 200 (1 식) 　 　

　
　 컨트롤러 SA-203 　 　
　 컨트롤러 액세서리 풋 스위치 우레탄 튜브 (B) φ4 × φ2.5 × 2m 4 개 우레탄 튜브 (B) φ6 × φ4 × 6m 1 개 　 　
　 BALL PET STU 각종 1 식 　 　
　 압송 탱크 AT 각종 2 개 　 　
　 스탠드 세트 베이스, 폴 　 　
　 BALL PET 홀더 세트 지지봉, 피팅 　 　
　 액 튜브 나일론 φ8 × φ6 × 2m 2 개 　 　
　 정적 믹서  부품 선정 1 개 　 　
　 　 　 　 　
　 　 　 　 　

　

    ★ DPS-800SP
    ☞ 스프레이 밸브
        분배 시스템
　 스프레이 밸브 분배 시스템 DPS-800SP  　 　 　
　 　
　
1 액형 접착제 및 오일 등을 안개 모양으로 분무시키는 디스펜서 -입니다.
컨트롤러는 마이크로 컴퓨터 제어의 고성능 타입입니다.
액재와 스프레이 공기 유량 · 도포 타이밍이 개별적으로 조정할 수 있습니다.
스프레이 밸브는 기본 구조가 토출 밸브 "바루펫토"를 기반으로하고 있으므로 내부 경화가없고, 내구성이 우수합니다.
유지 보수가 쉬운 이중관 유형 및 정밀 도포에 최적 인 마이크로 게이지 부착 정밀도 타입이 있습니다.
입출력 단자와 함께 자동 기와 조합도 간단합니다.
액재 · 용도 · 사용량에 따라 각종 압송 탱크도 갖추고 있습니다.

　 　

　
　 　 　
　 DPS-800SP (1 식)  　 　

　
　 컨트롤러 SA-800SP  　 　
　 컨트롤러 액세서리 풋 스위치 우레탄 튜브 (B) φ4 × φ2.5 × 2m 2 개 우레탄 튜브 (B) φ6 × φ4 × 5m 1 개  　 　
　 BALL PET BP-107DN-SP 또는 BP-107DNII-SP  　 　
　 압송 탱크 AT 각종 　 　
　 스탠드 세트 베이스, 폴 　 　
　 BALL PET 홀더 세트 BPH 각종  　 　
　 액 튜브 나일론 튜브 (W) φ8 × φ6 × 2m 1 개  　 　
　 노즐 내 · 외부 노즐 부분 선정 1 종류  　 　
　 　 　 　 　
　 　 　 　 　

　

    ★ 아톰 에이스 100
    ☞ 고압 대응 소형 고점도
        압송 디스펜서
　 고압 대응 소형 고점도 압송 분배 시스템 아톰 에이스 100  　 　 　
　 　
　
고점도 액체 재료를 고압 · 고속 토출하는 분배 시스템입니다.
실리콘 실란트, 에폭시 수지, 그리스 등의 고점도 액체 재료에 최적입니다.
시판 깡통에서 직접 토출 할 수 있으므로 액 제 귀찮은 바꾸어가 필요 없습니다.
또한 직접 토출 수 있기 때문에, 재료에 기포 · 쓰레기 등이 들어 가지 않습니다.
컨트롤러 SA-800 시리즈와 고압 BALL PET "BP-109 시리즈"와 함께 자동 기와 조합도 가능합니다.
　 　

　
　 　 　
　 아톰 에이스 100 (10:1) (1 식) 　 　

　
　 고압 펌프 아톰 에이스 10:1 (1kg 캔), 오프너 첨부 ※ 3kg 캔 · 통 · 카트리지 · 재료 용 이용하실 수 있습니다. 　 　
　 컨트롤러 SA-800H · M · L 　 　
　 고압 나일론 호스 PT1 / 4 × 2m 1 개 　 　
　 BALL PET BP-109-01S 　 　
　 BALL PET홀더 BPH 각종 　 　
　 스탠드 세트 베이스, 폴 　 　
　 금속 노즐 부품 선정 20 개 　 　
　 　 　 　

　
　 　 　 　 　 　

    ★ APS-102D
       APS-104D
    ☞ V압송 디스펜서
　 핸디 도포 APS-102D/104D  　 　 　
　 　
　
공기 근원에서만 사용할 수 있기 때문에 전원이 필요 없다. 수작업으로 액체 물질의 배출이 용이합니다.
핸디 타입은 끝에 밸브가 붙어 있으므로 액 조각도 좋고 세세한 작업에도 최적입니다. 식초 비닐 계 접착제 (목 공용 본드), 고무 접착제, 실리콘 실란트 등의 토출에 최적입니다.
　 　

　
　 　 　
　 APS-102D (1 식) 　 　

　
　 핸디 에이스 AP-102D 　 　
　 압송 탱크 AT 각종 　 　
　 액 튜브 나일론 튜브 (W) φ6 × φ4 × 2m 1 개 　 　
　 에어 튜브 나일론 튜브 (B) φ6 × φ4 × 2m 1 개 　 　
　 수지 노즐 N-15P-30 5 개 　 　
　 　 　 　 　
　 APS-104D (1 식) 　 　
　 핸디 에이스 AP-104D 　 　
　 압송 탱크 AT 각종 　 　
　 액 튜브 나일론 튜브 (W) φ8 × φ6 × 2m 1 개  　 　
　 에어 튜브 나일론 튜브 (B) φ6 × φ4 × 2m 1 개  　 　
　 　 　 　 　

　

    ★ APS-104H
    ☞ 고점도 압송 핸디
        애플리케이터
　 고압 대응 핸디 도포 APS-104H  　 　 　
　 　
　
공기 근원에서만 사용할 수 있기 때문에 전원이 필요 없다.
직접 재료 토출이 용이합니다.
핸디 타입은 끝에 밸브가 붙어 있으므로 액 조각도 좋고 세세한 작업에도 최적입니다.
시판의 캔 고점도 액체 재료 (1Kg 캔 3Kg 캔) 카트리지 재료 (333ml)에서 직접 배출 할 수 있으므로 액 제 귀찮은 바꾸어가 필요 없습니다.
또한 직접 토출 수 있기 때문에, 재료에 기포 · 쓰레기 등이 들어 가지 않습니다. 		 　 　 　
　 　 　
　 APS-104H (1 식) 　

　
　 핸디 에이스 AP-104H 　 　
　 고압 펌프 아톰 에이스 10:1 (1kg 캔) ※ 3kg 캔 카트리지 재료 용 이용하실 수 있습니다. 　 　
　 고압 나일론 호스 PT1 / 4 × 2m 1 개 　 　
　 금속 노즐 N-20M-30 5 개 　 　
　 　 　 　 　
　 　 　 　 　


　




┃ 시스템 컨트롤러 [ SA 시리즈 ]


    ★  SA-800 시리즈
    ☞  정량 토출 밸브 "BALL PET"에 혼합
         최적의 분배 컨트롤러
　
"BALL PET"에 혼합 최적의 분배 컨트롤러 SA-800H
 　 　 　
　 　
　
우리 정량 토출 밸브 "BALL PET"과의 조합에서 어떤 액체 재료에 대응합니다.
정밀 액체 정량 토출이 가능합니다. 자동화 장치에 임베디드도 쉽게 할 수 있습니다.
또한 해외에서의 사용에 편리한 프리 전원입니다. 		 　 　

　
　 　 　
　 항목/형식 SA-800H 　

　

　
　 공급 공기 근원 0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 　 　
　 토출 시간 타이머 기능 토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec 　 　
　 스톱워치 기능 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec 　 　
　 반복 타이머 기능 토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec
반복 시간 : 1 ~ 9999sec		 　 　
　 카운트 기능 9999count 　 　
　 카운트 UP 기능 설정 값에 도달했을 때 부저 소리와 점멸 표시 　 　 　
　 풋 스위치 입력 전용 풋 스위치를 연결 (응답 시간 : 약 10msec) 　 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
 (응답 시간 : 약 5msec)		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 약 100msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하)		 　 　 　
　 토출 시간 선택 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력		 　 　 　
　 커넥터 본체 측 : NJC-20-12RM
커넥터 연결 측 : NJC-20-12PF		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 15W 이하 　 　 　
　 주위 온도 · 습도  +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 표준 부속품 예비 퓨즈 풋 스위치
 AC 용 3P → 2P 변환 플러그
REMOTE 연결 커넥터		 　 　 　
　 　 　 　 　 　
　 "BALL PET"에 혼합 최적의 분배 컨트롤러 SA-800M  　 　 　
　 　
　
우리 정량 토출 밸브 "BALL PET"과의 조합에서 어떤 액체 재료에 대응합니다.
정밀 액체 정량 토출이 가능합니다. 자동화 장치에 임베디드도 쉽게 할 수 있습니다.
또한 해외에서의 사용에 편리한 프리 전원입니다. 		 　 　

　
　 　 　
　 항목/형식 SA-800M 　 　

　
　 공급 에어 원 0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 　 　
　 토출 시간 타이머 기능 토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec 　 　
　 스톱워치 기능 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec 　 　
　 반복 타이머 기능 토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec
반복 시간 : 1 ~ 9999sec		 　 　
　 카운트 기능 없음 　 　
　 카운트 UP 기능 없음 　 　 　
　 풋 스위치 입력 전용 풋 스위치를 연결 (응답 시간 : 약 10msec) 　 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
 (응답 시간 : 약 5msec)		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 약 100msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하)		 　 　 　
　 커넥터 본체 측 : HS16R-4
커넥터 연결 측 : HS16P-4 		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 15W 이하 　 　 　
　 주위 온도 · 습도  +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 표준 부속품 예비 퓨즈 풋 스위치
 AC 용 3P → 2P 변환 플러그
REMOTE 연결 커넥터		 　 　 　
　 　 　 　 　 　
　 "BALL PET"에 혼합 최적의 분배 컨트롤러 SA-800L  　 　 　
　 　
　
우리 정량 토출 밸브 "BALL PET"과의 조합에서 어떤 액체 재료에 대응합니다.
정밀 액체 정량 토출이 가능합니다. 자동화 장치에 임베디드도 쉽게 할 수 있습니다.
또한 해외에서의 사용에 편리한 프리 전원입니다. 		 　 　

　
　 　 　
　 항목/형식 SA-800L 　 　

　
　 공급 에어 원 0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 　 　
　 토출 시간 타이머 기능 토출 시간 설정 : 0.01 ~ 99.99sec 　 　
　 스톱워치 기능 없음 　 　
　 반복 타이머 기능 없음 　 　
　 카운트 기능 없음 　 　
　 카운트 UP 기능 없음 　 　 　
　 풋 스위치 입력 전용 스위치를 연결
(기타 NO. 무 전압 접점 입력의 연결이 가능) 		 　 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
 (응답 시간 : 약 5msec)		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 약 100msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하)		 　 　 　
　 커넥터 본체 측 NCS-16-4R
커넥터 연결 측 : NCS-16-4P 		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 10W 이하  　 　 　
　 주위 온도 · 습도  +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 표준 부속품 예비 퓨즈 풋 스위치
 AC 용 3P → 2P 변환 플러그		 　 　 　
　 　 　 　 　 　

    ★ SA-700 시리즈
    ☞ 주사기 / 튜브 카세트 전용
        분배 컨트롤러
　 주사기 / 튜브 카세트 전용 분배 컨트롤러 SA-700H  　 　 　
　 　
　
주사기 전용 컨트롤러입니다. 저점도 액체 재료의 미세 정밀 토출이 고성능 밸브 및 에어 기기의 조합에서 가능합니다. 정밀 액체 정량 토출은 물론, 분당 3000 사이클의 고속 응답을 실현했습니다. 전 모델 저점도 액체 재료 사용시 액체 양념을 방지하는 진공 기능 첨부입니다.

　 　

　
　 　 　
　 항목/형식 SA-700H  　 　

　
　 공급 에어 원 0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 무급유 드라이 에어  　 　
　 진공 기능 있음 　 　
　 토출 시간 타이머 기능 토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec  　 　
　 스톱워치 기능 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec 　 　
　 반복 타이머 기능 토출 시간 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec
반복 시간 : 1 ~ 9999sec 		 　 　
　 카운트 기능 9999count  　 　 　
　 카운트 UP 기능 설정 값에 도달했을 때 부저 소리와 점멸 표시 　 　 　
　 풋 스위치 입력 전용 풋 스위치를 연결 (응답 시간 : 약 10msec) 　 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
 (응답 시간 : 약 5msec)		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 약 100msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하)		 　 　 　
　 토출 시간 선택 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력		 　 　 　
　 커넥터 본체 측 : NJC-20-12RM
커넥터 연결 측 : NJC-20-12PF 		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 15W 이하 　 　 　
　 주위 온도 · 습도  +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 표준 부속품 예비 퓨즈 풋 스위치
 AC 용 3P → 2P 변환 플러그
REMOTE 연결 커넥터		 　 　 　
　 　 　 　 　 　
　 주사기 / 튜브 카세트 전용 분배 컨트롤러 SA-700M  　 　 　
　 　
　
주사기 전용 컨트롤러입니다. 저점도 액체 재료의 미세 정밀 토출이 고성능 밸브 및 에어 기기의 조합에서 가능합니다. 정밀 액체 정량 토출은 물론, 분당 3000 사이클의 고속 응답을 실현했습니다. 전 모델 저점도 액체 재료 사용시 액체 양념을 방지하는 진공 기능 첨부입니다. 		 　 　

　
　 　 　
　 항목/형식 SA-700M  　 　

　
　 공급 에어 원 0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 무급유 드라이 에어  　 　
　 진공 기능 있음 　 　
　 토출 시간 타이머 기능 토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec 　 　
　 스톱워치 기능 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec 　 　
　 반복 타이머 기능 토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec
반복 시간 : 1 ~ 9999sec		 　 　
　 카운트 기능 없음 　 　 　
　 카운트 UP 기능 없음 　 　 　
　 풋 스위치 입력 전용 풋 스위치를 연결 (응답 시간 : 약 10msec) 　 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
 (응답 시간 : 약 5msec)		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 약 100msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하)		 　 　 　
　 없음 　 　 　
　 커넥터 본체 측 : HS16R-4
커넥터 연결 측 : HR16P-4 		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 15W 이하 　 　 　
　 주위 온도 · 습도  +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 표준 부속품 예비 퓨즈 풋 스위치
 AC 용 3P → 2P 변환 플러그
REMOTE 연결 커넥터		 　 　 　
　 　 　 　 　 　
　 주사기 / 튜브 카세트 전용 분배 컨트롤러 SA-700L  　 　 　
　 　
　
주사기 전용 컨트롤러입니다. 저점도 액체 재료의 미세 정밀 토출이 고성능 밸브 및 에어 기기의 조합에서 가능합니다. 정밀 액체 정량 토출은 물론, 분당 3000 사이클의 고속 응답을 실현했습니다. 전 모델 저점도 액체 재료 사용시 액체 양념을 방지하는 진공 기능 첨부입니다. 		 　 　

　
　 　 　
　 항목/형식 SA-700L  　 　

　
　 공급 에어 원 0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 무급유 드라이 에어  　 　
　 진공 기능 있음 　 　
　 토출 시간 타이머 기능 토출 시간 설정 : 0.01 ~ 99.99sec 　 　
　 스톱워치 기능 없음 　 　
　 반복 타이머 기능 없음 　 　
　 카운트 기능 없음 　 　
　 카운트 UP 기능 없음 　 　 　
　 풋 스위치 입력 전용 풋 스위치를 연결
(기타 NO. 무 전압 접점 입력의 연결이 가능) 		 　 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
 (응답 시간 : 약 5msec)		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 약 100msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하)		 　 　 　
　 없음 　 　 　
　 커넥터 본체 측 : NCS-16-4R
커넥터 연결 측 : NCS-16-4P 		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 10W 이하  　 　 　
　 주위 온도 · 습도  +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 표준 부속품 예비 퓨즈 풋 스위치
 AC 용 3P → 2P 변환 플러그		 　 　 　
　 　 　 　 　 　



     ★ SA-110

     ☞ 나사 밸브 전용
         분배 컨트롤러
　 나사 밸브 전용 컨트롤러 SA-110 Ⅲ  　 　 　
　 　
　
나사 밸브 분배기 SB-110 Ⅲ의 전용 컨트롤러입니다.
SB-110 Ⅲ와의 조합으로 고점도 액 제 정밀 토출이 가능합니다.
버전 업으로 조작성 향상하고 있습니다.
자동화 장치에 임베디드도 쉽게 할 수 있습니다.
또한 해외에서의 사용에 편리한 프리 전원입니다. 		 　 　

　
　 　 　
　 항목/형식 SA-110 Ⅲ 　 　

　
　 토출 조건 설정 방식 터치 패널 　 　
　 토출 조건 프로그램 기능 10 종까지 메​​모리 가능 　 　
　 스크류 회전 속도 설정 범위 6 ~ 1500rpm 　 　
　 토출 시간 설정 범위 0.01 ~ 99.99sec 　 　
　 반전 지연 시간 설정 범위 0 ~ 9.9sec 　 　
　 흡입 시간 설정 범위 0 ~ 9.99sec 　 　
　 스테퍼 모터 제어 방식 폐쇄 루프 제어에 의해 회전 속도 · 회전을 모니터링 　 　 　
　 외부 토출 시작 입력 신호 접점 입력 또는 NPN 오픈 콜렉터 트랜지스터 입력 　 　 　
　 외부 토출 완료 출력 신호 NPN 오픈 콜렉터 트랜지스터 출력 　 　 　
　 전원 AC100-240V ± 10 % (50/60Hz) 100W 이하 　 　 　
　 외형 치수 W320 × D220 × H134 (전후 패널 부분 제외) 　 　 　
　 　 　 　 　 　

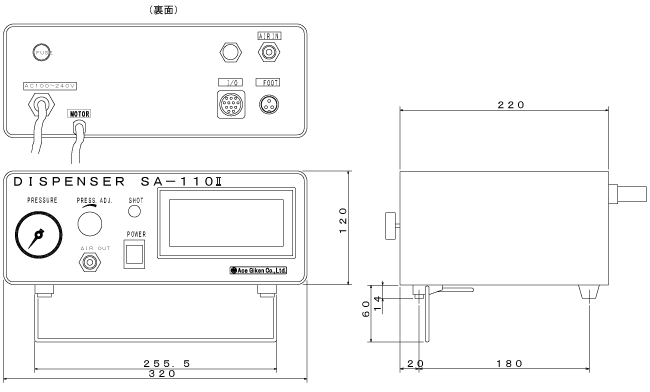

　 나사 밸브 전용 컨트롤러 SA-110 Ⅱ  　 　 　
　 　
　
나사 밸브 분배기 SB-110의 전용 컨트롤러입니다.
SB-110과의 조합에서 고점도 액체 재료의 정밀 토출이 가능합니다.
버전 업으로 조작성 향상하고 있습니다.
자동화 장치에 임베디드도 쉽게 할 수 있습니다.
또한 해외에서의 사용에 편리한 프리 전원입니다. 		 　 　

　
　 　 　
　 항목/형식 SA-110 Ⅱ 　 　 　
　 토출 조건 설정 방식 터치 패널 　 　
　 토출 조건 프로그램 기능 10 종까지 메​​모리 가능 　 　
　 스크류 회전 속도 설정 범위 6 ~ 1500rpm 　 　
　 토출 시간 설정 범위 0.01 ~ 99.99sec 　 　
　 반전 지연 시간 설정 범위 0 ~ 9.9sec 　 　
　 흡입 시간 설정 범위 0 ~ 9.99sec 　 　
　 스테퍼 모터 제어 방식 폐쇄 루프 제어에 의해 회전 속도 · 회전을 모니터링 　 　 　
　 외부 토출 시작 입력 신호 접점 입력 또는 NPN 오픈 콜렉터 트랜지스터 입력 　 　 　
　 외부 토출 완료 출력 신호 NPN 오픈 콜렉터 트랜지스터 출력 　 　 　
　 전원 AC100-240V ± 10 % (50/60Hz) 100W 이하 　 　 　
　 외형 치수 W320 × D220 × H134 (전후 패널 부분 제외) 　 　 　
　 　 　 　 　 　



    ★ SA-203

    ☞ 2 액 혼합 전용
        분배 컨트롤러
　 2 액 혼합 전용 컨트롤러 SA-203  　 　 　
　 　
　
2 액성 ​​수지 (아크릴 · 에폭시) 정적 믹서 장치 전용 컨트롤러입니다.
스태틱 믹서 내부의 경화를 방지, 경화 방지 반복 타이머입니다.
자동화 장치에 임베디드도 쉽게 할 수 있습니다.
또한 해외에서의 사용에 편리한 프리 전원입니다.

　 　

　
　 　 　
　 항목/형식 SA-203  　 　

　
　 공급 에어 - 근원  0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 무급유 드라이 에어   　 　
　 토출 시간 타이머 기능  토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec  　 　
　 스톱워치 기능  0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec  　 　
　 경화 예방 반복 타이머 기능  토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec
반복 시간 : 1 ~ 9999sec 		 　 　
　 풋 스위치 입력  전용 풋 스위치를 연결 (기타 NO. 무 전압 접점 입력의 연결이 가능)
(응답 시간 : 약 10msec) 		 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
(응답 시간 : 약 5msec) 		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 100msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하) 		 　 　 　
　 커넥터 본체 측 : HS16R-4
커넥터 연결 측 : HS16P-4 		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 15W 이하  　 　 　
　 주위 온도 · 습도   +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 외형 치수 · 중량  W250 × D220 × H90 (패널 부품 높이 제외), 3Kg  　 　 　
　 기타 기능  BALL PET 1 · BALL PET 2 ON / OFF 전환 스위치  　 　 　
　 　 　 　 　 　



    ★ SA-800SP

    ☞ 스프레이 밸브 전용
        분배 컨트롤러
　 "BALL PET"에 혼합 최적의 분배 거품 컨트롤러 SA-800SP  　 　 　
　 　
　
스프레이 밸브 전용 컨트롤러입니다.
액재와 스프레이 공기 유량, 도포 타이밍이 개별적으로 조정할 수 있습니다.
자동화 장치에 임베디드도 쉽게 할 수 있습니다.
또한 해외에서의 사용에 편리한 프리 전원입니다.
　 　

　
　 　 　
　 항목/형식 SA-800SP  　 　

　
　 공급 에어 원  0.4 ~ 0.5MPa (4 ~ 5Kgf/cm 2) 무급유 드라이 에어  　 　
　 토출 시간 타이머 기능  토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec  　 　
　 스톱워치 기능  0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec  　 　
　 경화 예방 반복 타이머 기능  토출 시간 설정 : 0.001 ~ 9.999sec 또는 0.01 ~ 99.99sec
반복 시간 : 1 ~ 9999sec 		 　 　
　 풋 스위치 입력  전용 풋 스위치를 연결
(기타 NO 접점 입력의 연결이 가능)
(응답 시간 : 약 10msec) 		 　 　
　 원격 기능 스타트 신호 : NO.
무 전압 접점 또는 트랜지스터 오픈 컬렉터 입력
(응답 시간 : 약 5msec) 		 　 　 　
　 토출 완료 신호 : NO.
접점 출력 (출력 시간 : 약 500msec)
접점 정격 (저항 부하에서 AC125V/0.4A, DC30V/2A 이하) 		 　 　 　
　 커넥터 본체 측 : HS-16R-​​4
커넥터 연결 측 : HS-16P-4 		 　 　 　
　 전원 및 소비 전력 AC100 ~ 240V (± 10 %) 50/60Hz, 15W 이하  　 　 　
　 주위 온도 · 습도   +5 ~ +40 ℃, 35 ~ 85 % RH (비 응축) 　 　 　
　 외형 치수 · 중량  W320 × D220 × H120 (패널 부품 높이 제외) 약 4Kg  　 　 　
　 기타 기능  　 　 　 　
　 　 　 　 　 　













네오닉스 메일보내기
